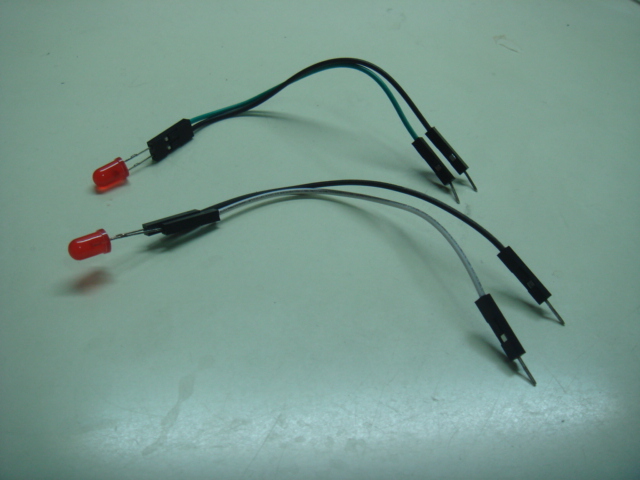

(1)LED01 & LED02:
將長短腳的正負極，
接上公母杜邦線，延長接腳。
將正負極，
接上公母杜邦線，延長接腳。
連上公母杜邦線，延長接腳。
l 整合LED-蜂鳴器互動置電路設計參考
|
(1)LED01 & LED02: |
(2)蜂鳴器01 & 蜂鳴器02: 將正負極， 接上公母杜邦線，延長接腳。 |

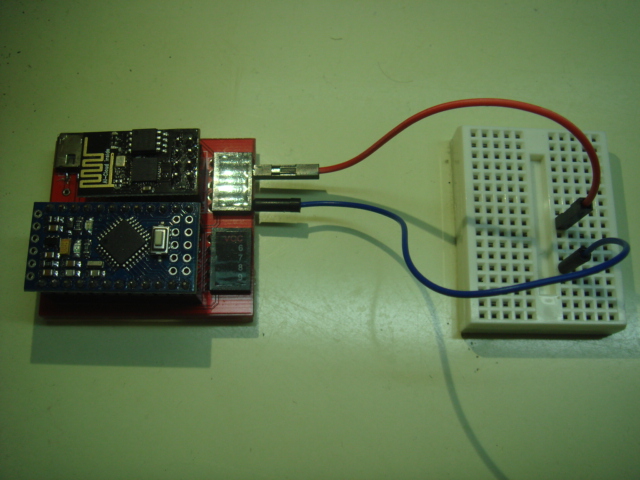

(3)將馬克一號的 接地腳 及 電源腳 連上公母杜邦線，延長接腳。 |
|
|
|
|
|

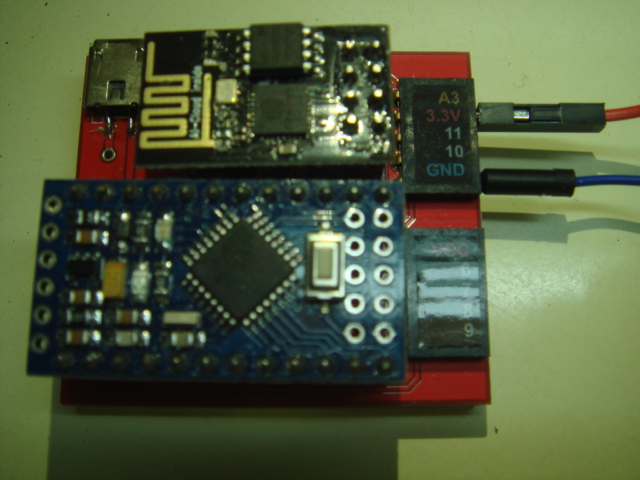

(4)將馬克一號的 接地腳 及 電源腳 |

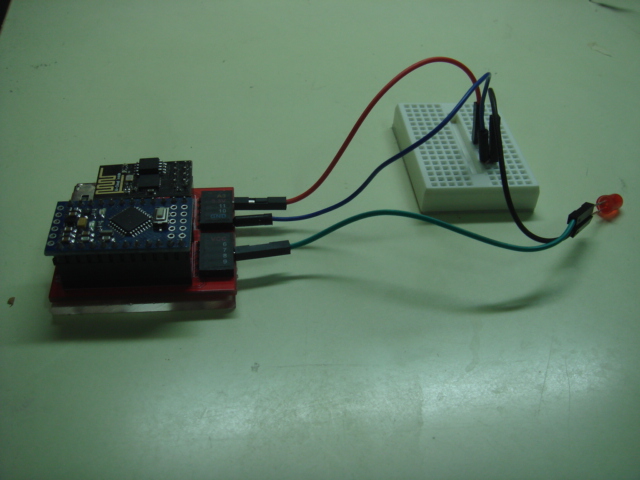

(5)將LED01訊號腳接到馬克一號的6號腳， GND(接地腳)連到麵包版的GND接腳。 |

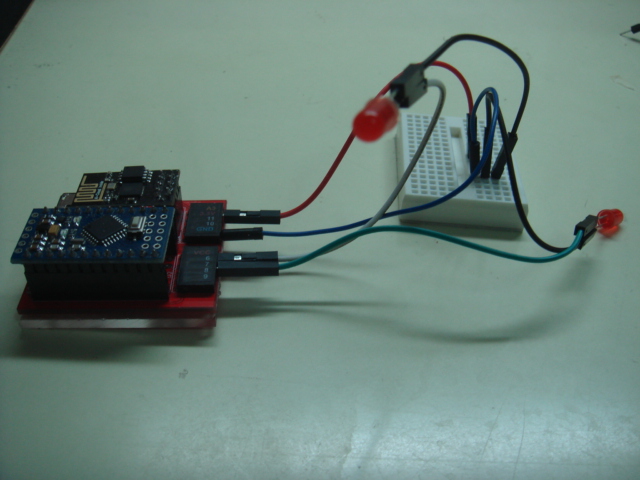

(6)將LED02訊號腳接到馬克一號的7號腳， GND連到麵包版的GND接腳。 |
 |
 |
 |
|
(7)將蜂鳴器01訊號腳接到馬克一號的8號腳， |
(8)將蜂鳴器02訊號腳接到馬克一號的9號腳， GND連到麵包版的GND接腳。 |
(9)完整的LED-蜂鳴器互動設計參考。 |
 |
 |
 |
