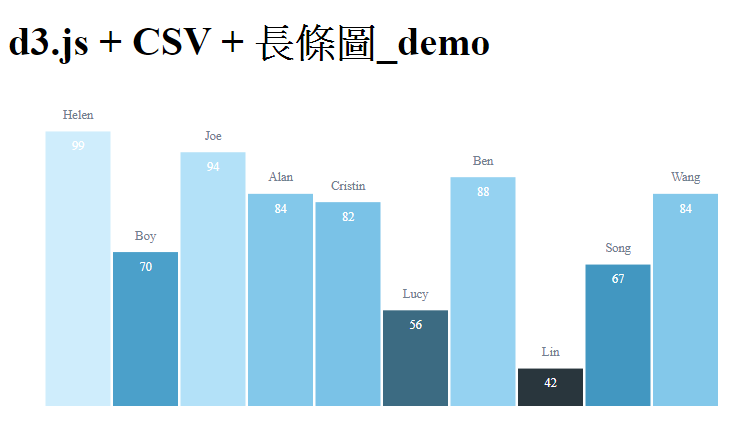

<h1>d3.js + CSV + 長條圖_demo </h1>
<div class='demo'></div>
<script>
dataPath = 'demofile1/';
dataFile = 'data.csv';
dataUrl = dataPath + dataFile;
//定義SVG的大小
d3.csv(dataUrl, function(data){
console.debug(JSON.stringify(data));
dataset = data;
var w = 600,h = 250,padding = 30, barMargin = 2;
//定義寬高,padding等等值
var Ymax = d3.max(dataset, function(d){return d.value}),
Ymin = d3.min(dataset, function(d){return d.value});
//取得Y軸的最大值
var xScale = d3.scale.linear() //產生一個屬於X軸的線性尺度
.domain([0, dataset.length]) //傳入的值是原始資料的最小及最大值
.range([padding , w - padding])
//輸出的範圍是左邊的padd距離，到右邊的padding
var yScale = d3.scale.linear()
.domain([Ymin, Ymax])
.range([padding, h - padding])
//類似X軸的尺度
var yScale = d3.scale.linear()
.domain([Ymin, Ymax])
.range([padding, h - padding])
//類似X軸的尺度
var colorScale = d3.scale.linear()
.domain([Ymin, Ymax])
.range([0, 700])
//顏色使用尺度計算
var barWidth = (w - padding*2) / dataset.length - barMargin;
var svg = d3.select('.demo').append('svg').attr({'width': w,'height': h})
//產生SVG
svg.selectAll('rect').data(dataset).enter() //選取'circle'並把資料加入
.append('rect') // 增加圓到SVG內
.attr({ //加入屬性到圓
'x': function(d, i){return xScale(i)}, //利用尺度算出X的位置
'y': function(d){return h - yScale(d.value)}, //同理算出Y
'width': barWidth,
'height':function(d){return yScale(d.value)}, //同理算出Y
// 'r': function(d){return Math.sqrt(h - d[1])}, //圓的大小是高 - Y值的平方
'fill': function(d){
var color = 0.2 + colorScale(d.value) * 0.001;
return d3.hsl(200 ,color, color); //利用尺度來算出顏色
},
'title': function(d){
return 'Name : ' + d.name;
}
//介紹一個顏色的function hsl，可以將顏色算出後轉成色碼
//格式 (360色相, 1彩度, 1明度)
});
svg.selectAll('text').data(dataset).enter() //補上資料數值
.append('text')
.text(function(d){ return d.value}) //將值寫到SVG上
.attr({
'x': function(d, i){return xScale(i) + barWidth/2}, //和上面相同，算出X、Y的位置
'y': function(d){return h - yScale(d.value) + 15},
'fill': 'white', //文字填滿為紅色
'text-anchor': 'middle',
'font-size': '10px' //Fill、font-size也可以用CSS寫喔∼
});
svg.append('g').selectAll('text').data(dataset).enter() //這邊再多做一個人名顯示的區域
.append('text')
.text(function(d){ return d.name}) //寫入人名
.attr({
'x': function(d, i){return xScale(i) + barWidth/2}, //和上面相同，算出X、Y的位置
'y': function(d){return h - yScale(d.value) - 10},
'fill': 'SlateGray', //文字填滿為超漂亮灰色
'text-anchor': 'middle',
'font-size': '10px' //Fill、font-size也可以用CSS寫喔∼
});
});</script>
